當前位置：產品中心 > 防爆型超聲波流量計 > 防爆型超聲波流量計
防爆是指能夠抵抗爆炸的沖擊力和熱量而不受損失仍能正常工作稱為防爆， 防止爆炸的產生必從三個必要條件來考慮，限制了其中的一個必要條件，就限制了爆炸的產生。選擇相應的防爆型儀表和防爆型電氣設備，標準的結構有：隔爆型、增安型、正壓型、充沙型、本質安全型和充油型。
?
防爆型超聲波流量計防爆等級：
★?隔爆型： Exd II BT6
★?本安型：Exia II CT5?
防爆型超聲波流量計優點：
★ 適用于隔爆場合，安裝方便
★ 耐壓等級： 不受管道內介質壓力影響，適合所有工作壓力下介質流量測量
★使用介質：管道內所有均勻液體介質
★ 使用要求：介質流體滿管、均勻的流過管道，無雜質，DN25-800，僅限于液體
★ 優勢：外夾式（外敷式）安裝，不用破壞管道，保證管道的完整性，精度1.0，顯示瞬時流量和累計流量，輸出485、4-20mA 信號，PVC管、鋼管允許有襯里等都可滿足測量需要，特別適合高壓管道。
?
?

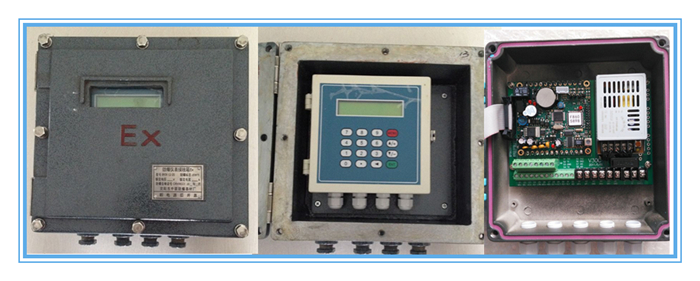

防爆型超聲波流量計進行了防爆制作，適用于防爆場合。
防爆型超聲波流量計技術參數：
適用于各種尺寸管道流量計量，流速測量范圍為0.01～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。
★?測量精度：1%；
★?工作電源：隔離DC8-36V或AC85-264V；
★?功 ? ?耗：工作電流50mA(不連接鍵盤和蜂鳴器不響的條件下)；
★?可選輸出：1路標磚隔離RS485輸出；?1路隔離4-20mA或0-20mA輸出（有源、無源可選）；可選HART協議；雙路隔離OCT輸出（OCT1脈沖寬度6-1000ms之間可編程，默認200ms）；1路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20mA模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備；
★?可選輸入：三路4-20mA模擬輸入回路；
★?顯 ? ?示：2×10漢字背光顯示器（中英文雙語可選擇）；
★?操 ? ?作：16按鍵或4按鍵窗口化操作；
★?其它功能：自動記憶前512天，前128個月，前10年正負凈累積流量自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，并可以通過MODBUS協議讀出；
★?流量傳感器：外敷式、插入式和管段式。
?
工作原理以及更多詳細內容參考：
固定式超聲波流量計http://www.zylnh.com/chanpin/detail/147
說明書下載：
?
?
|
項目 |
性能、參數 |
||||
|
測量主機（一次表） |
準確度 |
1.0% |
|||
|
重復性 |
0.2% |
||||
|
最大流速 |
64m/s |
||||
|
測量周期 |
200mS（每秒5次，每個周期采集128組數據） |
||||
|
測量原理 |
超聲波時差原理，4字節IEEE754浮點運算 |
||||
|
顯示接口 |
可連接2×10背光型漢字或者2×20字符型液晶顯示器 |
||||
|
操作 |
外接16鍵輕觸鍵盤以及PC計算機設參軟件 |
||||
|
輸入 |
3路4~20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用。 |
||||
|
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法） |
|||||
|
輸出 |
電流信號（可選模塊）：4~20mA，阻抗600Ω浮空，準確度0.1%。 頻率信號（可選模塊）：1~9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出（其中1路脈沖寬度6~1000ms間可編程，默認200ms）。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。 |
||||
|
通訊協議 |
MODBUS協議、MBUS協議、FUJI擴展協議（兼容匯中公司流量計及水表通訊協議），推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議 |
||||
|
其它功能 |
自動記憶前64日、前32個月、前2年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加； 可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。 |
||||
|
工作電流 |
50mA（不連接鍵盤顯示和蜂鳴器不響的條件下） |
||||
|
備用電流 |
使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失 |
||||
|
環境溫度 |
-10℃~70℃（大于此溫度范圍要求請與廠家聯系） |
||||
|
工作時間 |
連續 |
||||
|
版本號 |
WLV12 |
WLV13 |
WLV14 |
WLV15 |
|
|
電源 |
24VDC |
8~30VDC |
24VDC |
85~264VAC/24VDC |
|
|
尺寸 |
Φ84 |
116×62 |
92×36 |
150×95 |
|
|
傳感器 |
外縛式 |
標準S1型，適用管徑DN15~100mm 標準M1型，適用管徑DN50~700mm 標準L1型，適用管徑DN300~6000mm 高溫S1H型，適用管徑DN15~100mm 高溫M1H型，適用管徑DN50~700mm 其它廠家的傳感器 |
|||
|
插入式 |
測量管道材質不限（不停產安裝）適用于管徑DN80以上。 |
||||
|
管段式 |
π型管段式：適用于管徑DN25~DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50~DN1000，整機測量精度±0.5% |
||||
|
信號電纜 |
專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長于500米（不推薦）。 |
||||
|
防護等級 |
IP68（可浸水工作） |
||||
|
可測管道 |
管材 |
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 |
|||
|
襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 |
||||
|
內徑 |
15mm~6000mm（π型管段式內徑可小至2毫米） |
||||
|
直管段長度 |
上游≧10D，下游≧5D，距泵出口處≧30D。 |
||||
|
可測管道 |
種類 |
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
|||
|
濁度 |
≦20000ppm，污水測時效果好，絕大多數污水管道可穩定測量。 |
||||
|
溫度 |
-40℃~160℃ |
||||
|
流向 |
可對正反向流量分別計量，并可計量凈流量。 |
||||
?
?

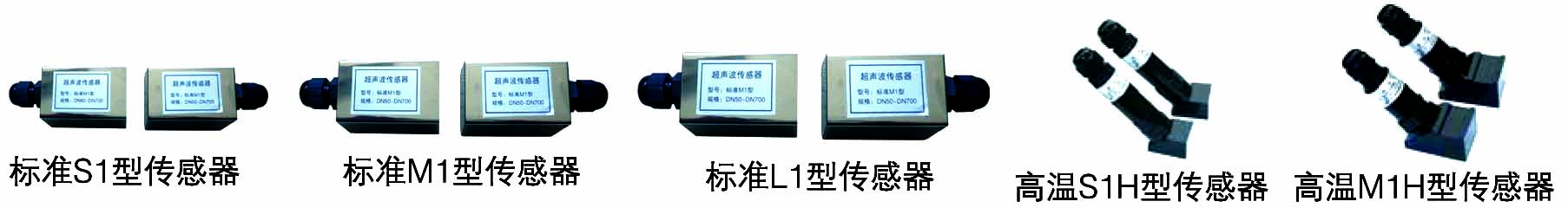

傳感器規格與使用：
?
?
|
傳感器 |
標準S1型 |
標準M1型 |
標準L1型 |
高溫S1H型 |
高溫M1H型 |
|
適用管徑 |
DN15-DN100 |
DN50-DN700 |
DN300-DN6000 |
DN15-DN100 |
DN50-DN700 |
|
液體溫度 |
0℃～70℃ |
0℃～160℃ |
|||
?
?
?
安裝方式
外敷式傳感器的安裝方式共有四種。分別是V法、Z法、N法和W法。
DN200以下的管道可優先選用V法，無信號或信號質量差時刻選用Z法，DN200以上的管道或者鑄鐵管時應優先選用Z法，N法和W法是較少使用的方法，通常適合DN50mm以下的細管道安裝。

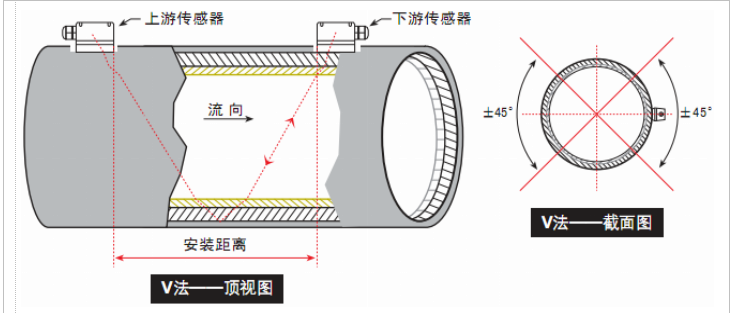

V 法
一般情況下，V法是比較標準的安裝方法，使用方便、測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍約DN15mm-DN400mm。
?

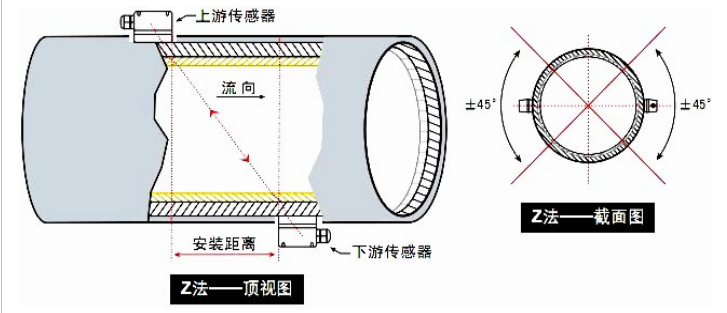

Z 法
Z法是最常用的安裝方法，特點是超聲波在管道中直接傳輸，無反射（稱為單聲程），信號衰減損耗最小。
Z法可測管徑范圍為100mm-6000mm。現場實際安裝時，簡易200mm以上的管道都要選用Z法（這樣測得信號最大）。
?
?
同系列普通場合使用流量計樣品展示：
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （固定式超聲波流量計）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （手持式超聲波流量計）
?
?
?
售后與質保 ??
?
多欽儀表（上海）有限公司供應的所有產品：
所有產品質保2年；
免費提供電話咨詢、指導安裝調試等服務；
協商上門指導安裝、調試等事宜，只收取合理的差旅費用；
量大可以免費上門指導安裝、調試；
服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
?
?
?
24小時微信（微信號：17701683668）在線隨時隨地為您提供專業的流量計服務。
